ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ ONDA |
|
 |
Параметры испарителей указаны при условиях:
- Температура кипения То=+2С
- фреон R22
- переохлаждение 3К
- перегрев 5К
- Температура конденсации +41С
- Температура воды на входе +12С, на выходе +7С
|
|

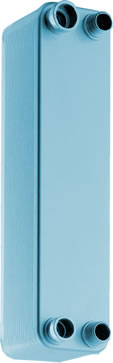

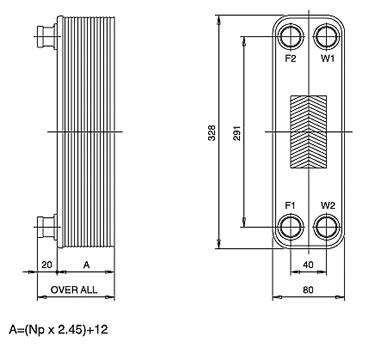

ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ S09 |
|
|
Модель
|
Пластины шт. |
Производительность теплоотдачи
при DT=5K кВт
|
Присоединительные патрубки.
|
Габариты ВхШхГмм/Вескг |
Цена в Москве Euro
|
S09-8 |
8 |
0,9 |
18мм вход
22мм выход - фреон,
1/2"-жидкость
|
328х80х56,1/1,6кг |
110 |
S09-10 |
10 |
1,2 |
328х80х56,5/2кг |
115 |
S09-12 |
12 |
1,5 |
328х80х61,4/2,2кг |
121 |
S09-14 |
14 |
1,8 |
328х80х66,3/2,4кг |
127 |
S09-16 |
16 |
2,1 |
328х80х71,2/2,6кг |
133 |
S09-18 |
18 |
2,5 |
328х80х76,1/2,8кг |
138 |
S09-20 |
20 |
2,8 |
328х80х81/3,0кг |
143 |
S09-22 |
22 |
3,2 |
328х80х85,9/3,1кг |
148 |
S09-24 |
24 |
3,5 |
328х80х90,8/3,3кг |
153 |
S09-26 |
26 |
3,9 |
328х80х95,7/3,5кг |
159 |
S09-28 |
28 |
4,1 |
328х80х100,6/3,7кг |
166 |
S09-30 |
30 |
4,2 |
328х80х105,5/3,9кг |
176 |
S09-32 |
32 |
4,4 |
328х80х110,4/4,1кг |
182 |
S09-34 |
34 |
4,5 |
328х80х115,3/4,3кг |
187 |
S09-36 |
36 |
4,6 |
328х80х120,2/4,4кг |
193 |
S09-38 |
38 |
4,7 |
328х80х125,1/4,6кг |
198 |
S09-40 |
40 |
4,8 |
328х80х130/4,8кг |
202 |
|
|
|

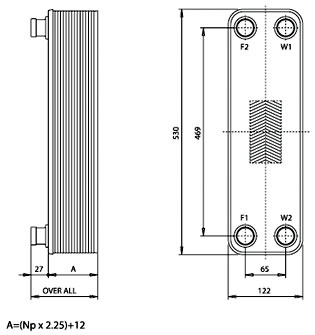

ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ S12
|
|
|
|
Модель
|
Пластины шт. |
Производительность теплоотдачи кВт
при DT=5K |
Присоединительные патрубки. |
Габариты ВхШхГмм/вес |
Цена Euro
|
S12-8 |
8 |
1,1 |
22мм -вход
28мм - выход по фреону
1" - вход-выход по жидкости
|
298х120х58,6/2,6кг |
197,79 |
S12-10 |
10 |
1,5 |
298х120х63,5/2,8кг |
206,56 |
S12-12 |
12 |
1,9 |
298х120х68,4/3,1кг |
215,38 |
S12-14 |
14 |
2,3 |
298х120х73,3/3,3кг |
224,15 |
S12-16 |
16 |
2,7 |
298х120х78,2/3,6кг |
233 |
S12-18 |
18 |
3,1 |
298х120х83,1/3,8кг |
242 |
S12-20 |
20 |
3,4 |
298х120х88/4,1кг |
251 |
S12-22 |
22 |
3,8 |
298х120х92,9/4,3кг |
259,25 |
S12-24 |
24 |
4,1 |
298х120х97,8/4,6кг |
268 |
S12-26 |
26 |
4,5 |
298х120х102,7/4,8кг |
276 |
S12-28 |
28 |
4,9 |
298х120х107,6/5,1кг |
285,61 |
S12-30 |
30 |
5,3 |
298х120х112,5/5,3кг |
294 |
S12-32 |
32 |
5,7 |
298х120х117,4/5,6кг |
305 |
S12-34 |
34 |
6,1 |
298х120х122,3/5,8кг |
315 |
S12-36 |
36 |
6,5 |
298х120х127,2/6,1кг |
321 |
S12-38 |
38 |
6,9 |
298х120х132,1/6,3кг |
329 |
S12-40 |
40 |
7,3 |
298х120х137/6,6кг |
338 |
S12-42 |
42 |
7,7 |
298х120х141,9/6,8кг |
347 |
S12-44 |
44 |
8,1 |
298х120х146,8/7,1кг |
351 |
S12-46 |
46 |
8,5 |
298х120х151,7/7,3кг |
365 |
S12-48 |
48 |
8,8 |
298х120х156,6/7,6кг |
374 |
S12-50 |
50 |
9 |
298х120х161,5,6/7,8кг |
384 |
S12-52
|
52
|
9,1
|
298х120х107,6/5,1кг |
391
|
S12-54 |
54 |
9,2 |
298х120х166,4/8,0кг |
401 |
S12-56 |
56 |
9,3 |
298х120х176,2/8,5кг |
408,6 |
S12-58 |
58 |
9,4 |
298х120х181,1/8,8кг |
417 |
S12-60 |
60 |
9,5 |
298х120х186/9,0кг |
426 |
|
|
|

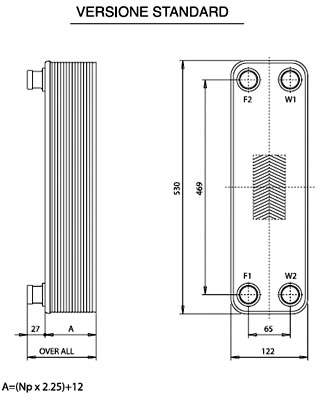

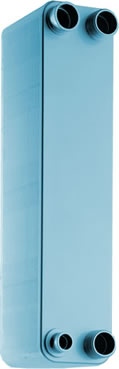

ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ S82
|
|
|
|
Модель |
Пластины шт. |
Производительность теплоотдачи
при DT=5K , кВт |
Присоединительные патрубки. |
Габариты,мм/Вес |
Цена в Москве Euro
|
S82-8 |
8 |
4 |
22мм - вход фреона
35мм выход фреона
1" 1/4 вход и выход жидкости
|
530х123х57/4,3кг |
298 |
S82-10 |
10 |
5,5 |
530х123х61,5/4,7кг |
314 |
S82-12 |
12 |
6,7 |
530х123х66/5,2кг |
331 |
S82-14 |
14 |
8 |
530х123х70,5/5,6кг |
346 |
S82-16 |
16 |
9,7 |
530х123х75/6,1кг |
363 |
S82-18 |
18 |
11 |
530х123х79,5/6,5кг |
379 |
S82-20 |
20 |
12,5 |
530х123х84/6,9кг |
404 |
S82-22 |
22 |
13,5 |
530х123х88,5/7,4кг |
411 |
S82-24 |
24 |
15 |
530х123х93/7,8кг |
429 |
S82-26 |
26 |
16,5 |
530х123х97,5/8,3кг |
445 |
S82-28 |
28 |
18 |
530х123х102/8,7кг |
461 |
S82-30 |
30 |
19,5 |
530х123х106,5/9,2кг |
479 |
S82-32 |
32 |
21 |
530х123х111/9,6кг |
495 |
S82-34 |
34 |
22 |
530х123х115,5/10кг |
512 |
S82-36 |
36 |
23,5 |
530х123х120/10,5кг |
528 |
S82-38 |
38 |
25 |
530х123х124,5/10,9кг |
544 |
S82-40 |
40 |
26,5 |
530х123х129/11,4кг |
560 |
S82-42 |
42 |
28 |
530х123х133,5/11,8кг |
577 |
S82-44 |
44 |
29 |
530х123х138/12,3кг |
594 |
S82-46 |
46 |
30,5 |
530х123х142,5/12,7кг |
610 |
S82-48 |
48 |
32 |
530х123х147/13,2кг |
627 |
S82-50 |
50 |
33 |
530х123х151,5/13,6кг |
644 |
S82-52 |
52 |
34 |
530х123х156/14кг |
660 |
S82-54 |
54 |
36 |
530х123х160,5/14,5кг |
677 |
S82-56 |
56 |
37,5 |
530х123х165/14,9кг |
693 |
S82-58 |
58 |
38,5 |
530х123х169,5/15,4кг |
710 |
S82-60 |
60 |
39,5 |
530х123х174/15,8кг |
726 |
S82-62 |
62 |
40 |
530х123х178,5/16,3кг |
743 |
S82-64 |
64 |
41 |
530х123х183/16,7кг |
760 |
S82-66 |
66 |
42 |
530х123х187,5/17,2кг |
776 |
S82-68 |
68 |
42,5 |
530х123х192/17,6кг |
673 |
S82-70 |
70 |
43,5 |
530х123х196,5/18кг |
687 |
S82-72 |
72 |
44 |
530х123х201/18,5кг |
701 |
S82-74 |
74 |
45 |
530х123х205,5/18,9кг |
716 |
S82-76 |
76 |
46 |
530х123х210/19,4кг |
730 |
S82-78 |
78 |
47 |
530х123х214,5/19,8кг |
744 |
S82-80 |
80 |
47,5 |
530х123х219/20,3кг |
758 |
S82-82 |
82 |
48 |
530х123х223,5/20,7кг |
772 |
S82-84 |
84 |
48,5 |
530х123х228/21,1кг |
786 |
S82-86 |
86 |
49 |
530х123х232,5/21,6кг |
800 |
S82-88 |
88 |
49,5 |
530х123х237/22кг |
814 |
S82-90 |
90 |
50 |
530х123х241,5/22,5кг |
829 |
S82-92 |
92 |
50,5 |
530х123х246/22,9кг |
842 |
S82-94 |
94 |
51 |
530х123х250,5/22,4кг |
856 |
S82-96 |
96 |
51,5 |
530х123х255/22,8кг |
870 |
S82-98 |
98 |
52 |
530х123х259,5/24,3кг |
884 |
S82-100 |
100 |
52,5 |
530х123х264/24,7кг |
898 |
|
|

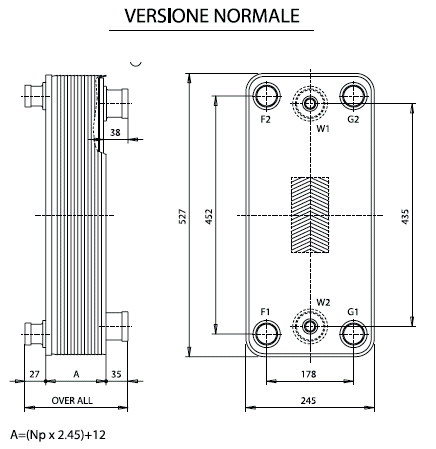

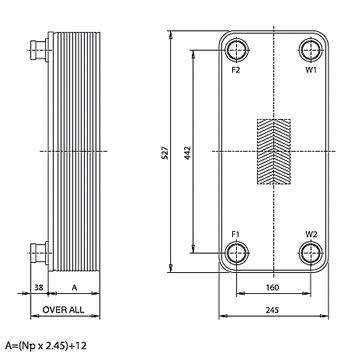

ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ S202
|
|
Модель
|
Пластины шт |
Производительность теплоотдачи Квт
при DT=15K |
Присоединительные патрубки. |
Габариты,мм/Вес |
Цена в Москве Euro
|
S202-7 |
7 |
7 |
35мм - вход фреона
54мм - выход фреона
2"- вход и выход жидкости
|
527х245х68,2/13,1кг |
673 |
S202-10 |
10 |
9,5 |
527х245х75,5/14,5кг |
703 |
S202-12 |
12 |
12 |
527х245х80,4/15,4кг |
733 |
S202-14 |
14 |
14,5 |
527х245х85,3/16,3кг |
764 |
S202-16 |
16 |
17 |
527х245х90,2/17,2кг |
794 |
S202-18 |
18 |
19,5 |
527х245х95,1/18,1кг |
824 |
S202-20 |
20 |
22 |
527х245х100/19кг |
855 |
S202-22 |
22 |
24,5 |
527х245х104,9/19,9кг |
885 |
S202-24 |
24 |
27 |
527х245х109,8/20,8кг |
915 |
S202-26 |
26 |
29,5 |
527х245х114,7/21,7кг |
945 |
S202-28 |
28 |
32 |
527х245х119,1/21,6кг |
975 |
S202-30 |
30 |
34,5 |
527х245х124,5/23,5кг |
1006 |
S202-32 |
32 |
37 |
527х245х129,4/24,4кг |
1036 |
S202-34 |
34 |
41 |
527х245х134,3/25,3кг |
1067 |
S202-36 |
36 |
43,5 |
527х245х139,2/26,2кг |
1096 |
S202-38 |
38 |
45,5 |
527х245х144,1/27,1кг |
1127 |
S202-40 |
40 |
48 |
527х245х149/28кг |
1157 |
S202-42 |
42 |
50,5 |
527х245х153,9/28,9кг |
1188 |
S202-44 |
44 |
54 |
527х245х158,8/29,8кг |
1218 |
S202-46 |
46 |
56,5 |
527х245х163,7/30,7кг |
1248 |
S202-48 |
48 |
59 |
527х245х168,6/31,6кг |
1218 |
S202-50 |
50 |
61,5 |
527х245х173,5/32,5кг |
1279 |
S202-52 |
52 |
64 |
527х245х178,4/33,3кг |
1310 |
S202-54 |
54 |
66,5 |
527х245х183,3/34,2кг |
1372 |
S202-56 |
56 |
69 |
527х245х188,2/35,1кг |
1400 |
S202-58 |
58 |
71,5 |
527х245х193,1/36кг |
1431 |
S202-60 |
60 |
74 |
527х245х198/36,9кг |
1462 |
S202-62 |
62 |
76,5 |
527х245х202,9/37,8кг |
1493 |
S202-64 |
64 |
79 |
527х245х207,8/38,7кг |
1521 |
S202-66 |
66 |
82 |
527х245х212,7/39,6кг |
1553 |
S202-68 |
68 |
84,5 |
527х245х217,6/40,5кг |
1584 |
S202-70 |
70 |
87 |
527х245х222,5/41,4кг |
1615 |
S202-72 |
72 |
89,5 |
527х245х227,4/42,3кг |
1645 |
S202-74 |
74 |
92 |
527х245х232,3/43,2кг |
1675 |
S202-76 |
76 |
94,5 |
527х245х237,2/44,1кг |
1705 |
S202-78 |
78 |
96,5 |
527х245х242,1/45кг |
1735 |
S202-80 |
80 |
98,5 |
527х245х247/45,9кг |
1766 |
S202-82 |
82 |
100 |
527х245х251,9/46,8кг |
1796 |
S202-84 |
84 |
101 |
527х245х256,8/47,7кг |
1827 |
S202-86 |
86 |
102,5 |
527х245х261,7/48,6кг |
1857 |
S202-88 |
88 |
104 |
527х245х266,6/49,5кг |
1888 |
S202-90 |
90 |
105 |
527х245х271,5/50,4кг |
1919 |
S202-92 |
92 |
106,5 |
527х245х276,4/51,3кг |
1949 |
S202-94 |
94 |
107,5 |
527х245х281,3/52,2кг |
1980 |
S202-96 |
96 |
109 |
527х245х286,2/53,1кг |
2010 |
S202-98 |
98 |
110 |
527х245х291,1/54кг |
2041 |
S202-100 |
100 |
111 |
527х245х296/54,9кг |
2070 |
S202-102 |
102 |
112 |
527х245х300,9/55,8кг |
2100 |
S202-104 |
104 |
113 |
527х245х305,8/56,7кг |
2133 |
S202-106 |
106 |
114 |
527х245х310,7/57,6кг |
2164 |
S202-108 |
108 |
114,5 |
527х245х315,6/58,5кг |
2194 |
S202-110 |
110 |
115 |
527х245х320,5/59,4кг |
2225 |
S202-112 |
112 |
116 |
527х245х325,4/60,3кг |
2255 |
S202-114 |
114 |
117 |
527х245х330,3/61,2кг |
2285 |
S202-116 |
116 |
117,5 |
527х245х335,2/62,1кг |
2316 |
S202-118 |
118 |
118,5 |
527х245х340,1/63кг |
2347 |
S202-120 |
120 |
119 |
527х245х345/63,9кг |
2378 |
S202-122 |
122 |
119,5 |
527х245х349,9/64,8кг |
2409 |
S202-124 |
124 |
120 |
527х245х354,8/65,7кг |
2440 |
S202-126 |
126 |
120,5 |
527х245х359,7/66,6кг |
2472 |
S202-128 |
128 |
121 |
527х245х364,6/67,5кг |
2501 |
S202-130 |
130 |
121,5 |
527х245х369,5/68,4кг |
2532 |
S202-132 |
132 |
122 |
527х245х374,4/69,3кг |
2564 |
S202-134 |
134 |
122,5 |
527х245х379,3/70,2кг |
2593 |
S202-136 |
136 |
123 |
527х245х384,2/71,1кг |
2361 |
S202-138 |
138 |
123,5 |
527х245х389,1/72кг |
2389 |
S202-140 |
140 |
124 |
527х245х394/72,9кг |
2416 |
S202-142 |
142 |
124,5 |
527х245х98,9/73,8кг |
2445 |
S202-144 |
144 |
125 |
527х245х403,8/73,7кг |
2472 |
S202-146 |
146 |
125,5 |
527х245х408,7/75,6кг |
2750 |
S202-148 |
148 |
126 |
527х245х413,6/76,5кг |
2528 |
S202-150 |
150 |
126,5 |
527х245х418,4/77,5кг |
2556 |
|
|
ПЛАСТИНЧАТЫЕ ИСПАРИТЕЛИ S222/D c дистрибьютором
|
|
|
|
|
|
Модель
|
Пластины шт |
Производительность теплоотдачи кВт
при DT=5K |
Присоединительные патрубки. |
Габариты,мм/Вес |
Цена (Euro) в Москве
|
S222D-40 |
40 |
55 |
входы фреона 2х28мм
выходы фреона 2х35м
вход и выход жидкости - 2" |
527х245х149/29,2кг |
1261 |
S222D-42 |
42 |
58,5 |
527х245х153,9/30,2кг |
1296 |
S222D-44 |
44 |
61,5 |
527х245х158,8/31,1кг |
1332 |
S222D-46 |
46 |
64,5 |
527х245х163,7/32.1кг |
1366 |
S222D-48 |
48 |
67,5 |
527х245х168,6/33,1кг |
1400 |
S222D-50 |
50 |
70,5 |
527х245х173,5/34кг |
1435 |
S222D-52 |
52 |
73 |
527х245х178,4/35кг |
1469 |
S222D-54 |
54 |
76 |
527х245х183,3/35,9кг |
1504 |
S222D-56 |
56 |
79 |
527х245х188,6/36,9кг |
1539 |
S222D-58 |
58 |
82 |
527х245х193,1/37,9кг |
1574 |
S222D-60 |
60 |
84,5 |
527х245х198/38,8кг |
1608 |
S222D-62 |
62 |
87,5 |
527х245х202,9/39,8кг |
1643 |
S222D-64 |
64 |
90,5 |
527х245х207,8/40,8кг |
1677 |
S222D-66 |
66 |
93 |
527х245х212,7/41,79кг |
1712 |
S222D-68 |
68 |
96 |
527х245х217,6/42,7кг |
1746 |
S222D-70 |
70 |
99 |
527х245х222,5/43,6кг |
1782 |
S222D-72 |
72 |
102 |
527х245х227,4/44,6кг |
1816 |
S222D-74 |
74 |
104,5 |
527х245х232,3/45,6кг |
1851 |
S222D-76 |
76 |
107,5 |
527х245х237,2/46,5кг |
1885 |
S222D-78 |
78 |
110 |
527х245х242,1/47,5кг |
1920 |
S222D-80 |
80 |
113 |
527х245х247/48,4кг |
1955 |
S222D-82 |
82 |
116 |
527х245х251,9/49,4кг |
1990 |
S222D-86 |
86 |
121 |
527х245х256,8/50,4кг |
2060 |
S222D-90 |
90 |
127 |
527х245х261,7/51,3кг |
2130 |
S222D-94 |
94 |
132,5 |
527х245х281,3/55,2кг |
2198 |
S222D-100 |
100 |
140 |
527х245х296/58,1кг |
2303 |
S222D-110 |
110 |
153,5 |
527х245х320,5/62,9кг |
2478 |
S222D-114 |
114 |
159 |
527х245х330,3/64,8кг |
2548 |
S222D-122 |
122 |
169 |
527х245х349,9/68,6кг |
2693 |
S222D-130 |
130 |
182 |
527х245х369,5/72,5кг |
2827 |
S222D-132 |
132 |
184,5 |
527х245х374,4/73,4кг |
2864 |
S222D-138 |
138 |
192,5 |
527х245х389.1/76,3кг |
2968 |
S222D-142 |
142 |
197,5 |
527х245х398,9/78,2кг |
3037 |
S222D-144 |
144 |
200 |
527х245х403,8/79,2кг |
2612 |
S222D-146 |
146 |
202 |
527х245х408,7/80,2кг |
2640 |
S222D-148 |
148 |
204,5 |
527х245х413,8/81,1кг |
2671 |
S222D-150 |
150 |
207 |
527х245х418.5/82,1кг |
2706 |
|
|
|
|
|
Таблица соответствия границ кристаллизации хладоносителей - к процентному их соотношению:
Температура замерзания |
% Этиленгликоля |
% Пропиленгликоля |
-5 |
12 |
16 |
-10 |
22 |
26 |
-15 |
30 |
34 |
-20 |
36 |
40 |
-25 |
40 |
44 |
-30 |
44 |
48 |
-35 |
48 |
52 |
-40 |
52 |
56 |
Версия для печати каталога ONDA - bphe.zip
|
|
|
|
|
