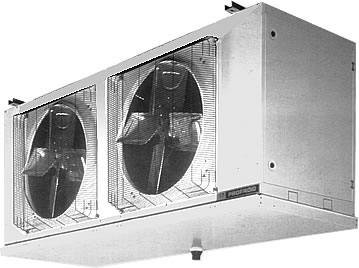

  ФРЕОНОВЫЕ ВОЗДУХООХЛАДИТЕЛИ
ПРОМЫШЛЕННЫЕ 18 - 115 кВт
MISTRAL
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
  • ОБЛАСТЬ ПРИМЕНЕНИЯ

  • Потолочные воздухоохладители данной серии предназначены для охлаждения камер всех типов средней и большой вместимости.
    Серия MI-MIE: - для оснащения холодильных камер с положительной температурой хранения, охладительных камер, камер хранения свежих продуктов.
    Серия MIB: - для оснащения холодильных камер с отрицательной температурой хранения замороженных продуктов.

  • КОРПУС

    Корпус изготовлен из оцинкованной стали, окрашенной белой эмалевой краской, и обладает отличной коррозионной стойкостью.
    В корпус встроены промежуточные поддоны для сбора конденсата, что уменьшает объем отводимого конденсата через основной поддон.
    Агрегаты оборудованы дверцами и поворотным поддоном, в задней стенке которого имеется сливное отверстие с резьбовым патрубком для присоединения пластмассового шланга отвода конденсата.

  • ТЕПЛООБМЕННИКИ

    Выполнены из медных труб с оребрением из профилированного алюминия. Расстояние между ребрами:
    • серия MI MIE…: 5, 7 мм
    • серия MIВ: 7, 10-12 мм
    Теплообменник оборудован распределителем жидкости диафрагменного типа, имеющим гидравлическое сопротивление от 2,0 до 2,5 бар.
    Расчет параметров теплообменника стандартной комплектации произведен для хладагента:
    R22 и R404A – для всех моделей.
    На всасывающем коллекторе установлен клапан Шредера.
    Теплообменники поставляются заправленными азотом
-5°C

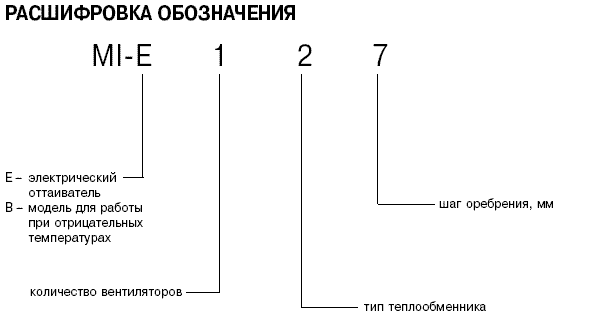

Модель MI/MIE
Площадь
кв.м.
Холодопроизводительность
при DT=7K и То= -5°C (кВт)
Производительность
по воздуху куб.м./ч
Дальность струи м.
Цена MI (MIE)Euro
R22
R404A
127
92
18,4
18,7
11500
40
2027 (2483)
227
184
36,8
37,3
23000
42
3838 (4471)
327
276
55,2
56
34500
44
5131 (5872)
427
369
67,3
68,3
46000
46
6619 (7524)
137
129
22,3
22,6
13400
41
2384 (2862)
237
256
44,8
45,4
26800
43
4377 (4990)
337
385
67
67,9
40200
45
5827 (6624)
437
513
83,6
90,6
53600
47
7489 (8359)
Шаг ребер 7 мм
125
140
21,1
21,5
9300
40
2154 (2777)
225
279
44,1
44,8
12400
42
4267 (4928)
325
419
66,1
67,1
6000
44
6044 (6941)
425
559
88,2
89,5
12500
46
7764 (8762)
135
174
28,4
27,8
12000
41
2458 (3135)
235
349
55,6
56,6
18000
43
5318 (6017)
335
524
85,1
86,3
24000
45
7050 (7960)
435
699
113,3
115
23200
47
9180 (10172)
Шаг ребер 5 мм
-30°C
Модель MIB
Площадь
кв.м.
Холодопроизводительность
при DT=6K и То= -30°C (кВт)
Производительность
по воздуху куб.м./ч
Дальность струи м.
Цена Euro
R22
R404A
127
135
14,7
14,3
12740
30
2866
227
271
29,8
29,1
25500
32
4745
327
406
45,2
43,8
38200
34
6179
427
541
60,6
57,5
51000
36
7891
137
162
17,7
17,2
15300
31
3253
237
325
35,7
33,9
30600
33
5105
337
487
54,2
51,5
45900
35
7052
437
650
72,5
69,1
61200
37
9318
Шаг ребер 7 мм
    • ОТТАИВАНИЕ ТЕПЛООБМЕННИКА

      Маломощные нагревательные элементы в корпусе из нержавеющей стали установлены в теплообменнике (MIЕ) и в теплообменнике и в поддоне (MIВ).
      Электрические подключения выполнены через водонепроницаемую клеммную коробку.
      Электропитание – 400 В; 3 фазы; 50 Гц.
      Исполнения:
      • Е – для камер с температурным режимом от 0 до + 20 °С. В случае использования в режиме ниже 0 °С, необходимо обратиться за консультацией к изготовителю по вопросу оттаивания поддона для отвода конденсата.
      • В – для холодильных камер с отрицательными температурами.
    • ВЕНТИЛЯТОРЫ

      Осевые вентиляторы с большими лопатками с непосредственным приводом.
      Подшипники не требуют замены смазки.
      Проволочная, покрытая пластиком защитная решетка вентилятора.
      Электрический кабель выведен в клеммную коробку.

      Диаметр
      вентилятора
      Электродвигатель
      Обороты / мин.
      Напряжение
      Мощность Вт
      Ток, А
      762 мм
      1000
      400B IP55
      1100
      3,5

    • ОПЦИИ
      • Исполнение теплообменника с шагом 10 или 12 мм ( только для моделей MIB )
      • Вентилятор со скоростью вращения 1500/1000 об/мин (только для моделей MI, MIE )
      • Воздухонаправляющая насадка
      • Различный шаг оребрения
      • Специальные контуры и распределители жидкости для нестандартных жидкостей и температур
      • Специальные контуры для:
      - циркуляционного насоса
      - водного раствора этиленгликоля
      • Водяной оттаиватель
      • Газовый оттаиватель теплообменника (электрический оттаиватель для поддона отвода конденсата)
      • Вентиляторы с увеличенным напором для тканевых воздуховодов.

Детальные характеристики и габаритные размеры - mistral.zip
