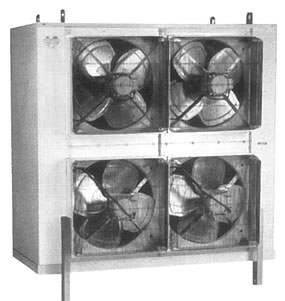

ФРЕОНОВЫЕ ВОЗДУХООХЛАДИТЕЛИ |
НАПОЛЬНЫЕ МОРОЗИЛЬНЫЕ 18 - 115 кВт
 |
|
|
QFC-QFR |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
-
ОБЛАСТЬ ПРИМЕНЕНИЯ
-
Испарители серии QF предназначены для:
• низкотемпературных морозильных туннелей и камер – модели QFC
• скороморозильных туннелей и камер со средними температурами – модели QFR
-
КОРПУС
Модульного типа, выполнен из оцинкованной стали, окрашен белой эмалевой краской. Высоту установки агрегата можно регулировать, изменяя места крепления ножек корпуса.
-
ТЕПЛООБМЕННИКИ
• Выполнен из медных труб с оребрением из профилированного алюминия.
• Расстояние между ребрами 7 мм или 10 мм.
• Теплообменник оборудован распределителем жидкости диафрагменного типа, имеющим гидравлическое сопротивление от 2,0 до 2,5 бар.
• Производительность стандартных теплообменников рассчитана для хладагента R22 или R404А и для температуры жидкого хладагента перед ТРВ равной 35 °С. Более низкая температура указывается при заказе теплообменника.
• Теплообменники поставляются предварительно заправленными азотом. На всасывающем коллекторе установлен клапан Шредера.
|
|
|
-40°C |
|
Модель QFC
|
Площадь
кв.м. |
Холодопроизводительность
при DT=6K и То= -40°C (кВт) |
Производительность
по воздуху куб.м./ч
|
Шаг ребер мм.
|
Цена Euro
|
|
R22 |
R404A |
108 |
70 |
10,2 |
10,2 |
16267 |
10
|
2920 |
112 |
104 |
13,9 |
13,9 |
15960 |
3333 |
116 |
139 |
18,6 |
18,1 |
15434 |
4265 |
208 |
140 |
19,5 |
20,9 |
32535 |
5917 |
212 |
208 |
29,1 |
29,1 |
31921 |
7425 |
216 |
278 |
38,4 |
34,9 |
30868 |
7792 |
308 |
210 |
30,2 |
32,6 |
48802 |
10984 |
|
312 |
312 |
44,2 |
44,8 |
47882 |
11503 |
316 |
417 |
54,7 |
52,9 |
46303 |
13622 |
|
|
|
|
|
-8°C |
|
Модель QFR
|
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -8°C (кВт) |
Производительность
по воздуху куб.м./ч
|
Шаг ребер мм.
|
|
R22 |
R404A |
108S |
96 |
20 |
19,2 |
15960 |
7 |
112S |
145 |
26,1 |
25 |
15434 |
208S |
192 |
40,4 |
38,6 |
31921 |
212S |
290 |
52,9 |
50,5 |
30868 |
308S |
288 |
61 |
58,1 |
47882 |
312S |
435 |
79,6 |
76,7 |
46303 |
108L |
70 |
16,1 |
15,7 |
16267 |
10 |
|
112L |
104 |
22,1 |
18 |
15960 |
|
116L |
139 |
26,2 |
21,5 |
15434 |
208L |
140 |
32,1 |
31,4 |
32535 |
212L |
208 |
44,1 |
36,1 |
31921 |
216L |
278 |
53,5 |
44,2 |
30868 |
308L |
210 |
49,4 |
47,7 |
48802 |
312L |
312 |
66,8 |
54,6 |
47882 |
316L |
417 |
80,2 |
66,3 |
46303 |
|
|
|
-
ОТТАИВАНИЕ ТЕПЛООБМЕННИКА
Маломощные нагревательные элементы в корпусе из нержавеющей стали смонтированы в медных гильзах, распределенных по теплообменнику.
Электрические подключения выполнены через водонепроницаемую клеммную коробку.
Электропитание – 400 В; 3 фазы + N + земля.
Модификации:
• Е – для туннелей с температурным режимом от 0 до + 2 °С. В случае использования при отрицательных температурах окружающей среды, необходимо обратиться за консультацией к изготовителю по вопросу оттаивания поддона отвода конденсата.
• В – для туннелей с отрицательными температурами.
-
ВЕНТИЛЯТОРЫ
Осевые вентиляторы с большими лопатками с непосредственным приводом.
Подшипники не требуют замены смазки.
Проволочная, покрытая пластиком защитная решетка вентилятора.
Электрический кабель выведен в клеммную коробку.
Диаметр
вентилятора |
Электродвигатель 400 Вольт |
Обороты / мин. |
Напор воздуха |
Мощность Вт |
Ток, А |
650 мм |
1500 |
5 мм. рт. ст. |
1800 |
3,8 |
15 мм.рт.ст. |
-
ОПЦИИ
• Поддон отвода конденсата с двойной изоляцией
• Вентилятор с напором 15 мм водяного столба
• Воздуховод, соединяющий боковую поверхность теплообменника с монтажным пространством подвесного потолка. Предназначен для улучшения вентиляции туннеля.
• Различный шаг оребрения
• Специальные контуры и распределители жидкости для нестандартных жидкостей и температур
• Специальные контуры для:
- циркуляционного насоса
- водного раствора этиленгликоля
• Водяной оттаиватель
• Газовый оттаиватель теплообменника (электрический оттаиватель для поддона отвода конденсата)
• Вентиляторы с увеличенным напором для тканевых воздуховодов.
|
Детальные характеристики и габаритные размеры - qfc.zip |
|
|
